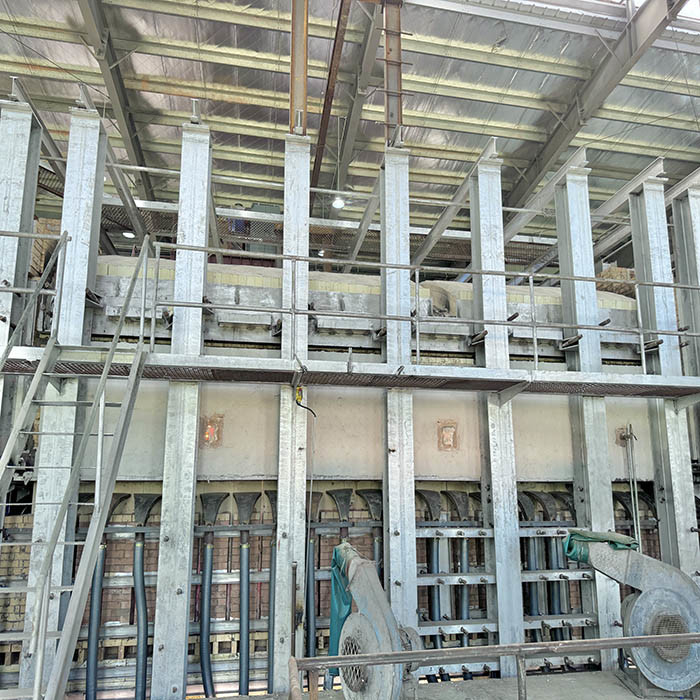

100-Tonnen-Endbefeuertes Ofen-Erdgas-Glasschmelzofen für Hausglas

100-Tonnen-Endbefeuerter Ofen für Erdgas-Glasschmelzofen für Hausglas


1. Kurzbeschreibung

Ein ‌Endbefuerter Ofen‌ (wird auch als ‌Endport-Ofen‌ oder ‌Hufeisen-Ofen‌ bezeichnet) ist eine industrielle thermische Verarbeitungseinheit, bei der ‌Verbrennungsbrenner an einem oder beiden Enden‌ der Ofenkammer positioniert sind. Der Heißgasstrom aus der Verbrennung bewegt sich entlang der Ofenrichtung und überträgt Wärme durch einen Glasschmelzofen, der mit längs angeordneten Verbrennungsöffnungen und einem U-förmigen Flammenpfad konstruiert ist.
Der endbefeuerten Ofen hat eine kleine Flammenabdeckungsfläche, die Flammenumkehrung bringt periodische Temperaturschwankungen und Hotspot-Bewegungen mit sich.

Darüber hinaus begrenzt die Anzahl der Öffnungen die Ofenbreite und den Ofenmaßstab. Der endbefeuerten Ofen eignet sich für die Herstellung aller Arten von Hohlprodukten (Flaschen, Gläser, Behälter, chemische Instrumente, Blasenschalen, Glasröhren usw.), Pressteilen und Glaskugeln ohne besondere Anforderungen an die Glasqualität.

Seine typische Schmelzleistung beträgt 30 – 500 t/d, in einigen Fällen können bis zu 700 t/d erreicht werden. Einschränkungen in der Ofengröße ergeben sich aus der Flammenlänge und der Kronenbreite, insbesondere der Brenneröffnungen.

JEFFER Engineering hat die endbefeuerten Öfen für die Kunden in China und im Ausland entworfen und geliefert.

3. Ofenstruktur

• Glasschmelzabschnitt

Es ist der Teil, der das Chargenmaterial schmilzt und die Glasschmelze entfernt und homogenisiert. Der obere Raum des Schmelzabschnitts wird als Flammenraum bezeichnet, und der untere Teil ist der Schmelztank. Die Flamme kommt vom Brenner durch die Öffnung, und die Öffnung wird mit vorgewärmter Luft eingespritzt, um die Flammeneffizienz zu verbessern.

• Verbrennungsluftzufuhrabschnitt

Nachdem die Heißluft und das Gas aus dem Regenerator ausströmen, fließen sie durch diesen Kanal in die Vorkammer zur Vermischung. Dies ist auch der Durchgang für Rauchgas, um vom Flammenraum in den Regenerator zu fließen.


• Doghouse

Chargenmaterialien werden durch das Doghouse in den Ofen eingespeist, die Wärme wird über den Flammenraum auf die Glasschmelze übertragen.


• Kühlabschnitt

Es ist ein Teil zum Kühlen und Homogenisieren der Glasschmelze, der auch ein Zugang für die Verteilung der Glasschmelze ist.


• Abwärmerückgewinnungsabschnitt

Um die Ofenflammentemperatur zu erhöhen, wird eine Abwärmerückgewinnungsvorrichtung konstruiert, die die Abwärme verwendet, um die Verbrennungsluft und das Gas zu erwärmen, die Flammentemperatur zu erhöhen und Energie zu sparen.


• Gasversorgung und Abgasauslass

Ein Gasversorgungs- und Abgasauslasssystem ist so konzipiert, dass der kontinuierliche, regelmäßige und effiziente Betrieb des Ofens gewährleistet ist. Es umfasst eine Doppeldeck-Umkehreinheit, Luft- und Gasrauchkanäle, einen mittleren Rauchkanal, ein Gebläse, einen Hauptrauchkanal und einen Schornstein.


 4. Lieferausrüstung und Materialien




5. Verpackung und Versand


JEFFER verfügt über reiche Erfahrungen in der Verpackung, Verladung und Lieferung von Produkten über verschiedene Transportmittel.





6. FAQ

Q: Wer sind wir?

A: JEFFER Engineering and Technology Co., Ltd ist ein professionelles Ingenieurbüro, das sich auf Projektplanung, ingenieurtechnische Beratung, Engineering, Beschaffung, Konstruktion (EPC) und Projektbetriebsmanagement spezialisiert hat.

Q: Können Sie einen Designservice anbieten?

A: Ja, wir könnten vollständige Lösungsskizzen gemäß Ihren Anforderungen entwerfen.

Q: Wie kann ich den Preis erhalten

A: Für die Produktlinie, geben Sie bitte die detaillierte Spezifikation der Produktion an, die Sie produzieren möchten, dann werden wir einen wirtschaftlichen Plan für Ihre Referenz erstellen. Für Engineering-Dienstleistungen, geben Sie bitte Ihre Anforderung an, wir werden den detaillierten Zeitplan und Plan für Ihre Referenz erstellen.
